注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請?jiān)谠O(shè)計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

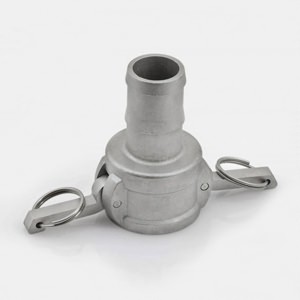

C型接頭
- 產品編號：803
- 規格尺寸：15mm-150mm
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼C型快速接頭，是母皮管接頭，也叫陰端水管接頭，母頭軟管接頭，陰寶塔接頭，適用于和皮管，水管，軟管，氣管，油管相連接的快速接頭。
參數詳情
| Size | d0 | D | H | h1 | G |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm |
| 15 | 14 | 20 | 86 | 33 | 53 |
| 20 | 14 | 20 | 86 | 33 | 53 |
| 25 | 20 | 26 | 95 | 39 | 62 |
| 32 | 25 | 33 | 105 | 45 | 80 |
| 40 | 32 | 40 | 111 | 47 | 87 |
| 50 | 43 | 52 | 130 | 52 | 97 |
| 65 | 55 | 65 | 145 | 55 | 110 |
| 80 | 67 | 77 | 160 | 56 | 135 |
| 100 | 92 | 103 | 170 | 58 | 165 |
| 125 | 115 | 130 | 187 | 62 | 185 |
| 150 | 140 | 155 | 214 | 72 | 220 |
