注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

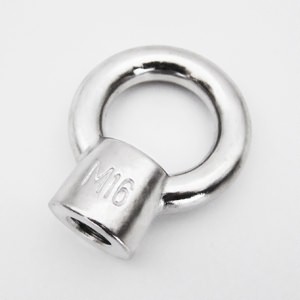

日式吊環螺母JIS B1169
- 產品編號：530
- 規格尺寸：M6-M20
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼日式吊環螺母JIS B1169，用于連接鏈條及鋼絲繩索具，也可用于輕量起吊，環徑小于德標及國標，但螺母部位較厚。
參數詳情
| d1 | d2 | d3 | d4 | h | e | ΦD |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm |
| M6 | 13 | 25 | 15 | 14 | 12 | 5 |
| M8 | 16 | 32.5 | 20 | 19 | 15 | 6.3 |
| M10 | 20 | 41 | 25 | 23 | 18 | 8 |
| M12 | 25 | 50 | 30 | 28 | 22 | 10 |
| M16 | 30 | 60 | 35 | 33 | 27 | 12.5 |
| M20 | 32 | 72 | 40 | 39 | 30 | 16 |
