注意事項
※ 參數表中所標注的尺寸存在一定的誤差和公差，請在設計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

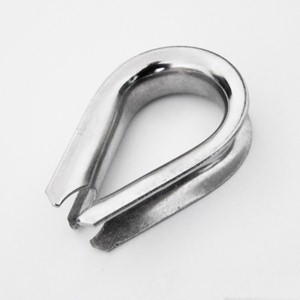

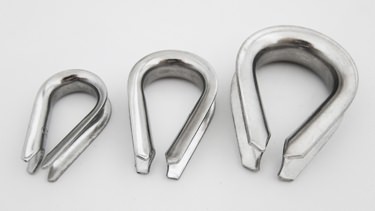

歐式套環
- 產品編號：109
- 規格尺寸：2mm-32mm
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼意式套環，用于保護鋼絲繩末端不被磨損，延長索具使用壽命，規格為對應所使用的鋼絲繩直徑。
參數詳情
| 規格(ΦA(chǔ)) | B | C | H | S | L | 單重 | 參考價格(元/個) | |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | kg | SUS304 | SUS316 |
| 2 | 14 | 7 | 11.5 | 0.8 | 20 | 0.001 | 0.34 | 0.48 |
| 3 | 16 | 10 | 16 | 0.8 | 23 | 0.002 | 0.36 | 0.51 |
| 4 | 18 | 11 | 17 | 1 | 25 | 0.003 | 0.40 | 0.56 |
| 5 | 22 | 12.5 | 20 | 1 | 32 | 0.005 | 0.52 | 0.73 |
| 6 | 25 | 14 | 22 | 1 | 37 | 0.007 | 0.60 | 0.84 |
| 8 | 34 | 18 | 29 | 1.5 | 48 | 0.017 | 1.00 | 1.40 |
| 10 | 43 | 24 | 37 | 1.5 | 56 | 0.026 | 1.45 | 2.10 |
| 12 | 48 | 27.5 | 42 | 1.5 | 67 | 0.040 | 2.00 | 2.80 |
| 14 | 50 | 33 | 50 | 2 | 72 | 0.060 | 2.80 | 4.00 |
| 16 | 64 | 38 | 55 | 2 | 85 | 0.079 | 4.20 | 5.90 |
| 18 | 68 | 41 | 61 | 2.5 | 93 | 0.124 | 6.00 | 8.40 |
| 20 | 72 | 43 | 65 | 2.5 | 101 | 0.143 | 7.50 | 10.50 |
| 22 | 77 | 43 | 67 | 2.5 | 106 | 0.172 | 8.50 | 11.90 |
| 24 | 77 | 49 | 73 | 2.5 | 110 | 0.198 | 9.50 | 13.30 |
| 26 | 80 | 53 | 80 | 3 | 120 | 0.275 | 15.00 | 21.00 |
| 28 | 90 | 55 | 85 | 3 | 130 | 0.330 | 18.00 | 25.20 |
| 32 | 94 | 62 | 90 | 3 | 134 | 0.570 | 36.00 | 50.40 |
